microsoft sculpt ergonomic mouse 분해 및 버튼 수리 (업데이트함)

얼마전부터 마우스 왼쪽 버튼 클릭이 이상해졌다. 한번에 될 때도 있고 한번에 안되서 한번더 클릭해야 동작하곤 했다.

아예 안되는 것도 아니고 그냥 쓰다가 스트레스 지수가 올라가서 AS 를 받던지 해야겠다고 생각하고 AS 가능 날짜를 체크했는데 AS 가능 날짜가 한달 지나가 있었다. ㅠㅠ 타이밍 참 ㅎㅎ;

예전에 이미 마우스의 엄지로 클릭하는 버튼 (윈도우버튼 아래) 이 눌려져 버려서 한번 AS 로 교환을 했었었다. 마이크로 소프트 제품은 AS 기간이 지나면 유상으로도 안되기 때문에 관련 자료를 검색좀 해보고 수리해보기로 맘 먹었다.



그럼 분해를 시작하자.

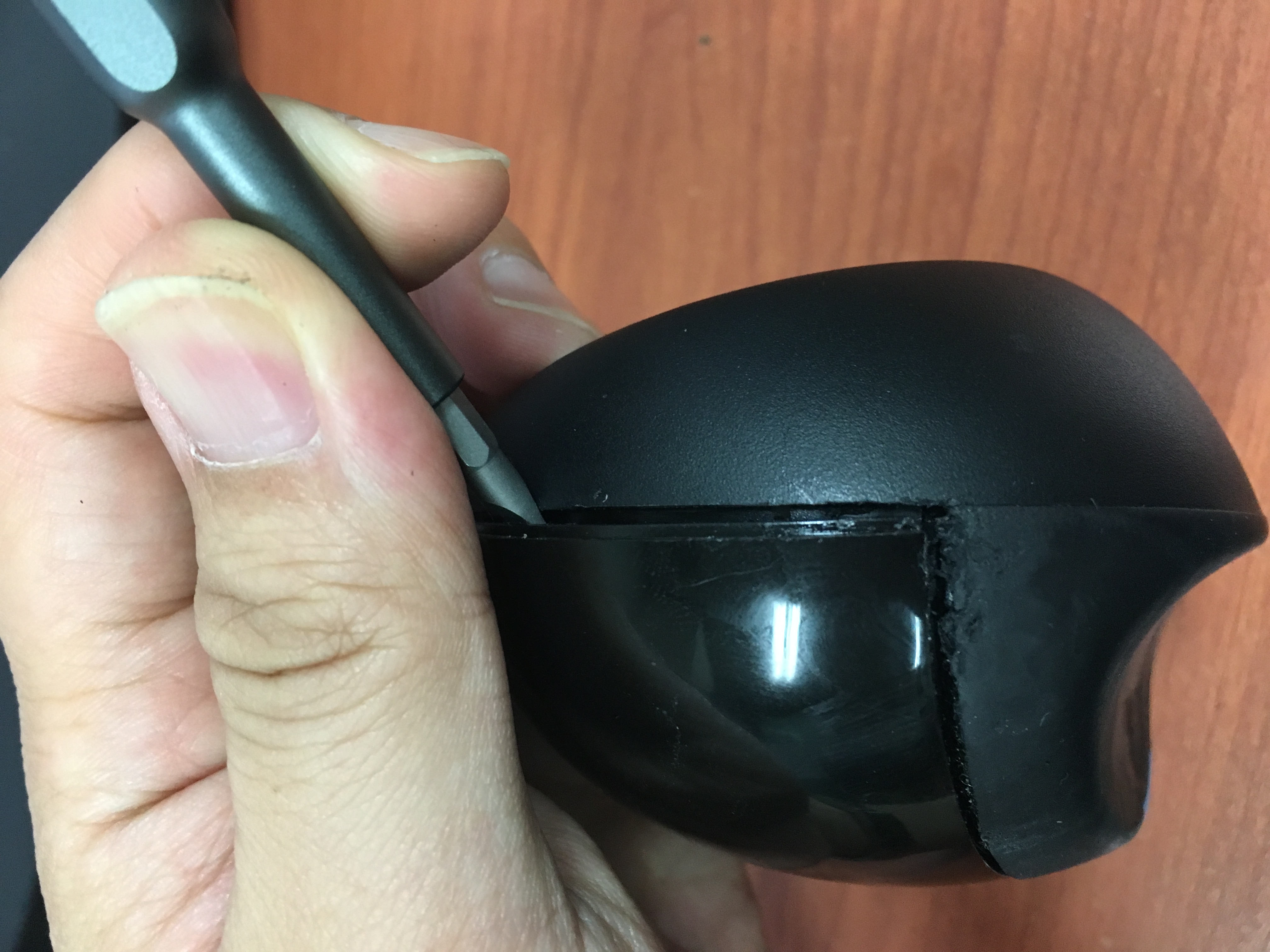

사진의 부분을 먼저 들어서 틈을 만들고 아래부분을 들어서 커버를 분리합니다.



분리된 커버

다음에 있는 커버를 고정하는 별모양 볼트를 풀어야합니다. 별모양 볼트도 풀어야하니 드라이버 세트가 필요할 것 같습니다.

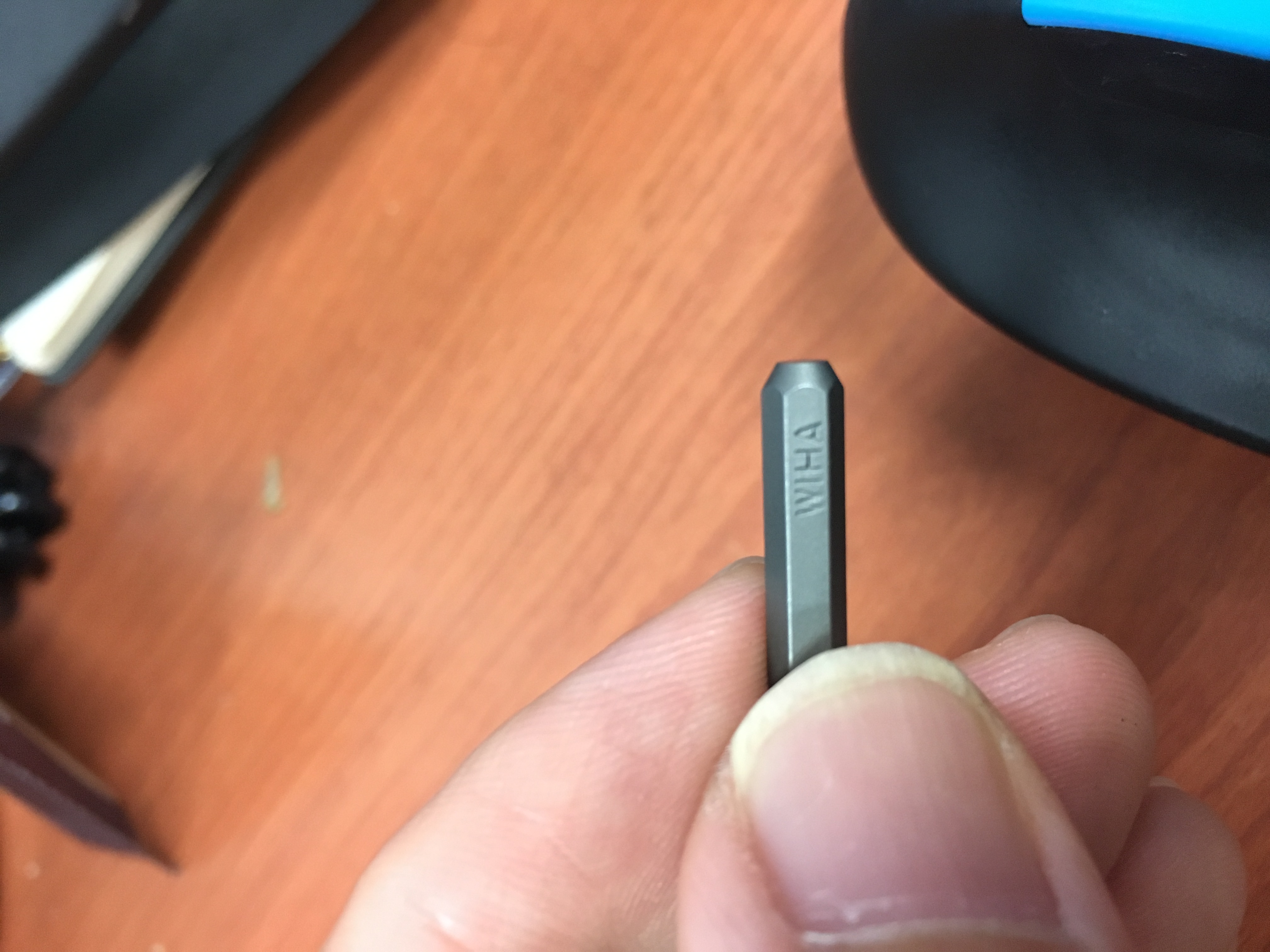

참고로 저는 별모양 볼트 크기 규격은 다음을 사용했습니다. TORX T6H

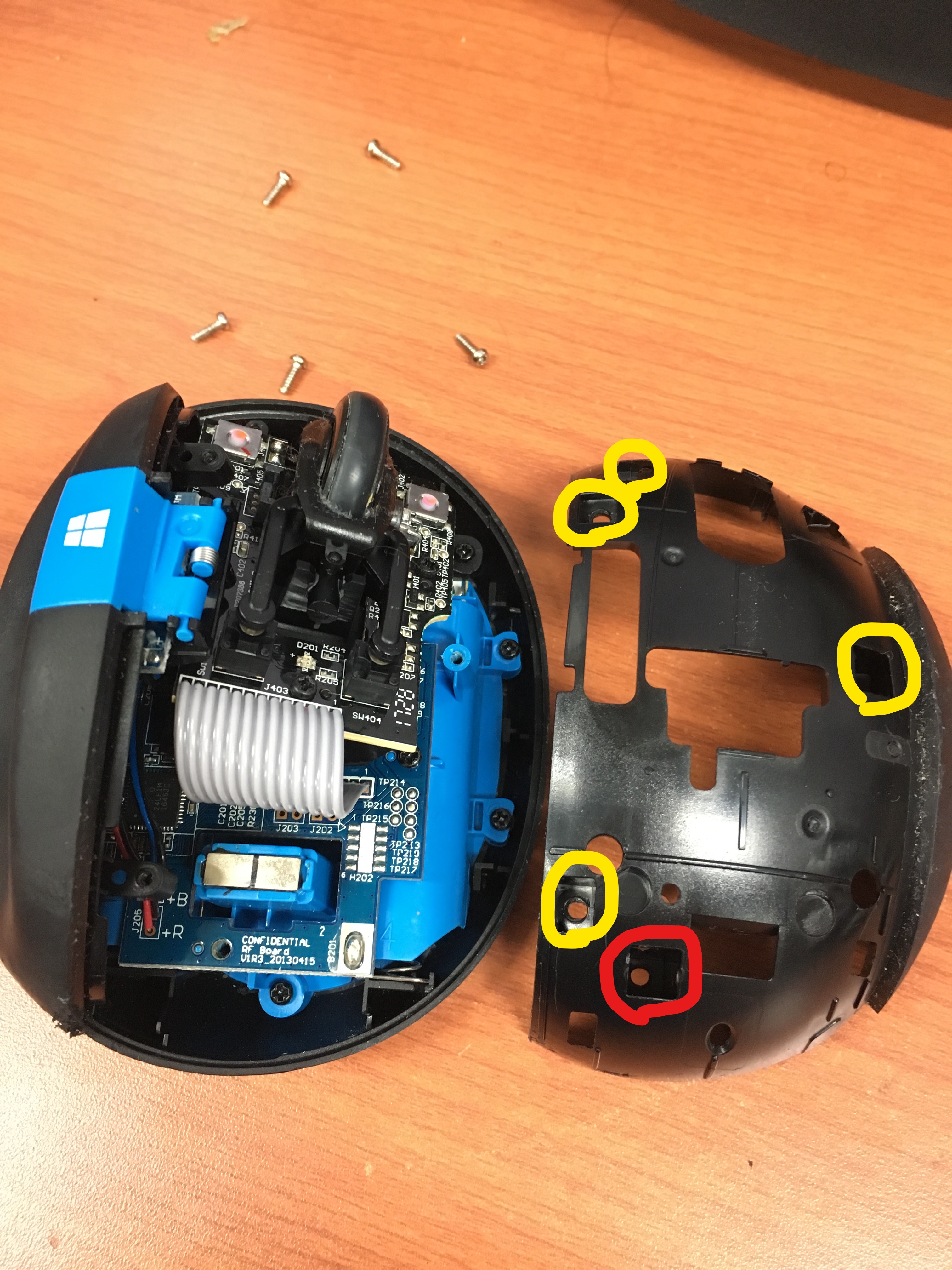

5개의 별모양 볼트를 풉니다. 제일 하단의 볼트(빨간색)는 제가 가지고 있는 드라이버 세트 (앞부분 교환하는) 가 크기가 맞지 않아 얘를 좀 먹었습니다. 그냥 힘을 줘서 돌렸습니다.



분리된 커의

다음 휠버튼을 떼어냅니다. 이때 드라이버로 빨간색 부분을 지랫대 삼아서 들어올리면 됩니다.





그리고 검은색 볼트 3개를 풀어줍니다.

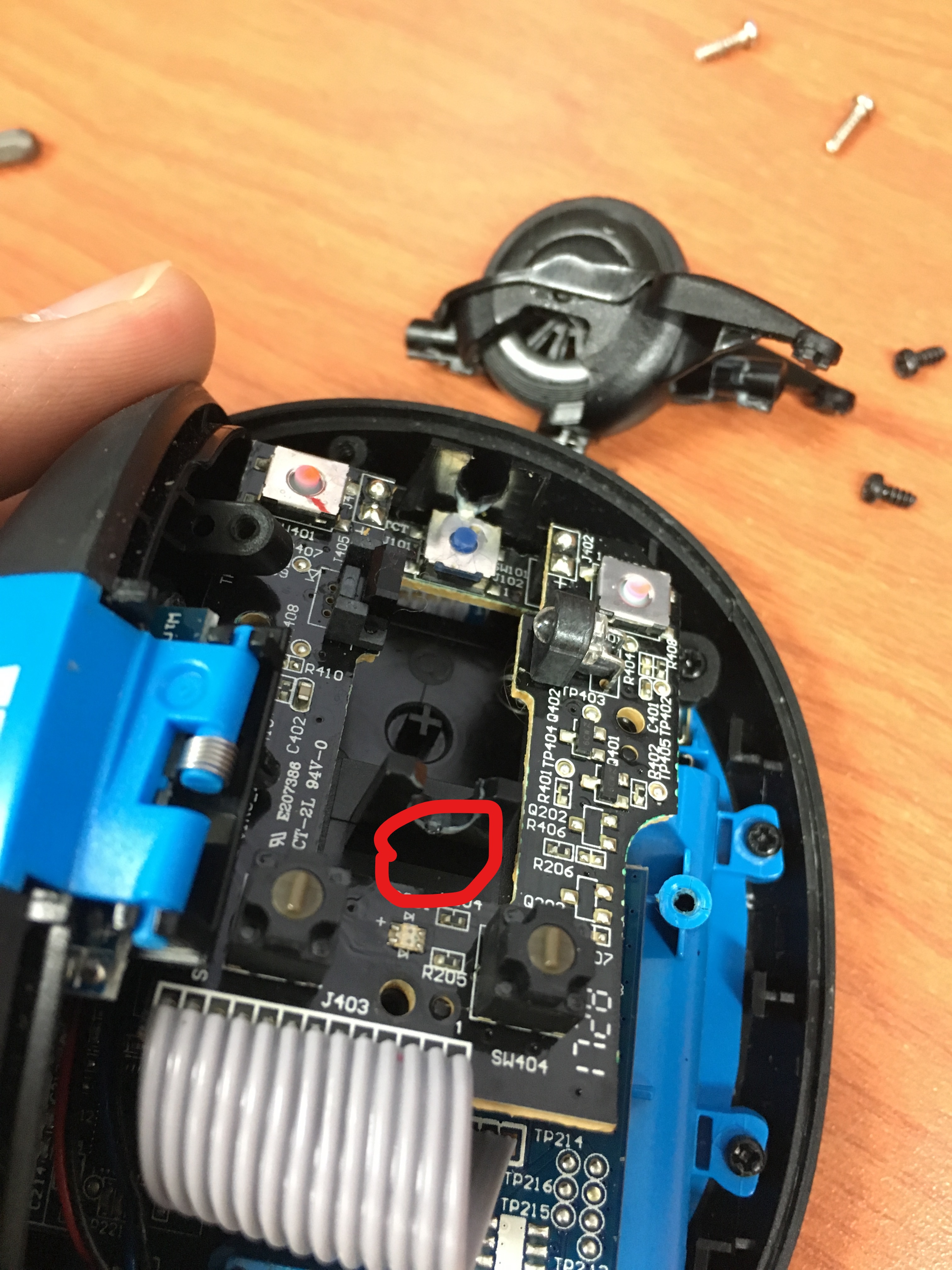

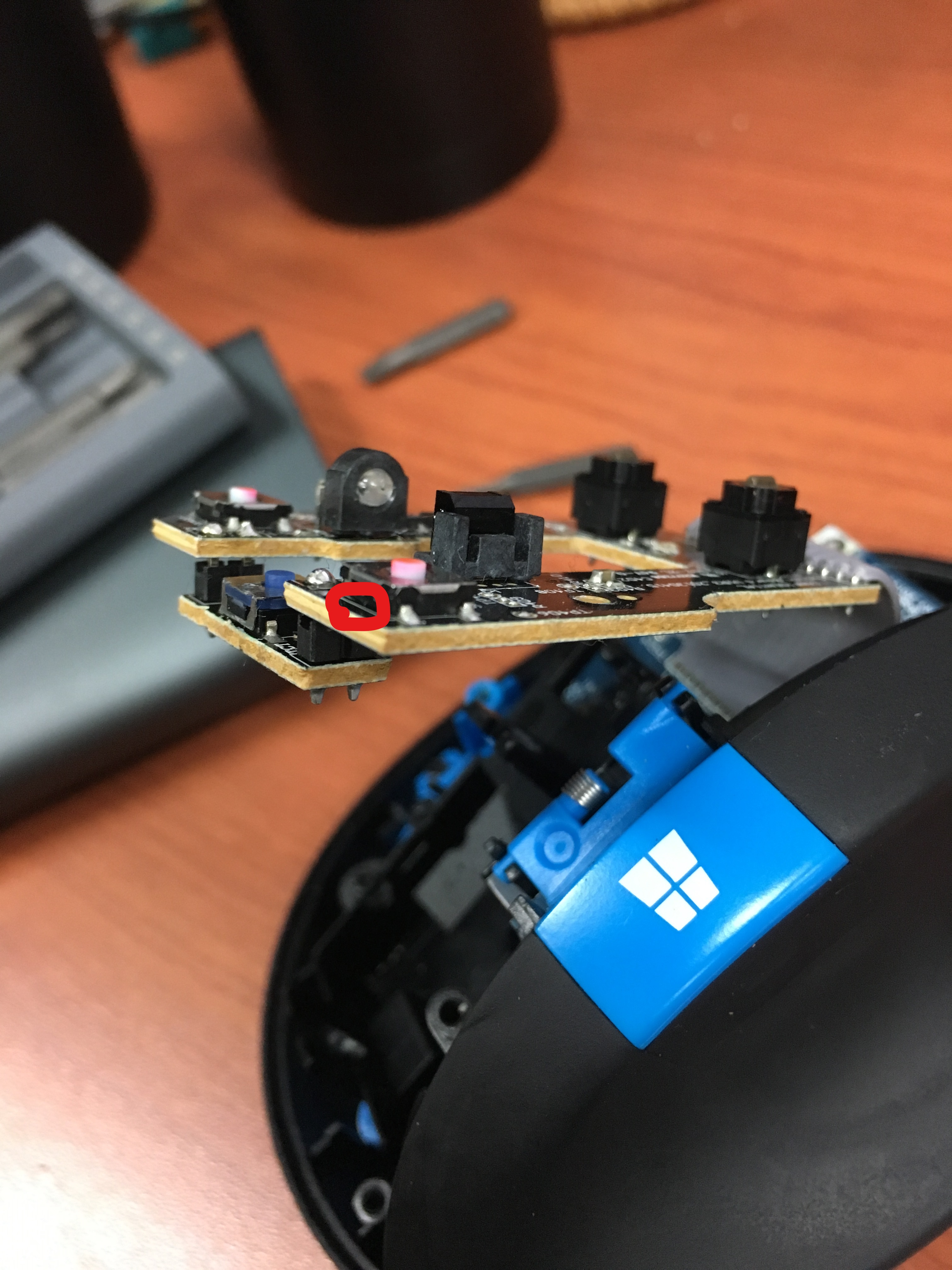

그런 다음 작업의 용의성때문에 검은색 PCB를 움직여서 밖으로 빼냅니다.





그리고 버튼을 덮고 있는 철판을 조심히 엽니다. 사진의 빨간색 부분에 일자 드라이버로 옆으로 해서 살살 돌리면서 하면 열립니다. 혹시 부품들이 날라가서 없어지지 않도록 주의합니다.



밑에 철커버와 고무 부분말고 고무 부분 밑에 들어가는 원모양철판이 있습니다. 그 부분이 저 PCB 접점과 접촉하는 부분인데 약하게 가운데 검은색으로 변해있습니다. 해당 부분을 닦아줍니다. 저같은 경우는 스프레이 flux remover 를 사용했습니다. 알코올 등등 사용하면 될 것 같습니다.



다 닦아준후 다시 원래대로 조립하면 됩니다.



클릭이 잘 되네요. 아~ 속이 시원합니다.^^



[2022.01.28 업데이트]

휠버튼 부분과 검은색 PCB 분리하지 않더라도 청소와 부품교체 가능합니다.



그 이후로 한 2년동안 1번 청소해주고 사용했는데 작년말에 증상이 있어서 원천적으로 해결을 위해서 검색을 해봤습니다. 아래 블로그에 보면 해당 부품을 교체하는 방법이 있어서 사용하기로 했습니다.  단 여기서는 버튼 모듈 전체를 납땜하는 방법인데 저는 납땜은 하지 않고 나머지 부품만 전부 교체하는 방법을 사용했습니다.



https://kwonkyo.tistory.com/505

MS Sculpt Ergonomic 마우스 클릭 고장 수리 & 알리 부품 후기



나와있는대로 알리에서 부품을 주문했습니다. 여유있게 3개^^.

부품이 도착해서 기판에 붙어있는 것은 그대로 사용하고 버튼 덥개 철판, 버튼 고무, 안에 원형 철판 이렇게만 새로운 버튼 부품으로 교체했습니다. 그래도 클릭이 아주 잘 됩니다~^^

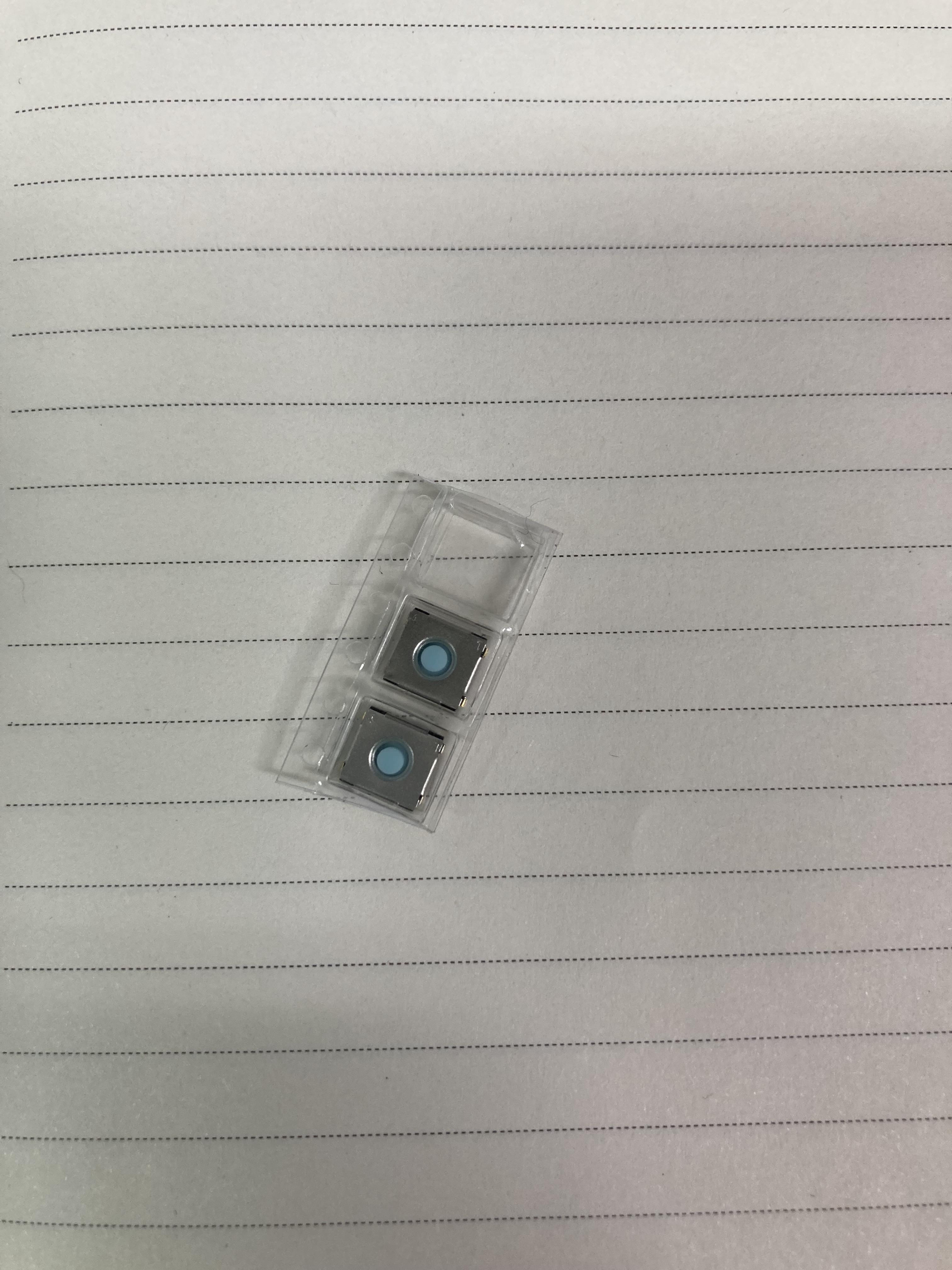

그래서 1개를 사용하고 나머지 2개 부품사진입니다.
